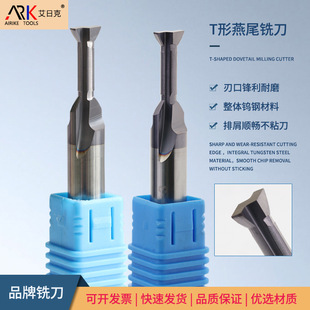

T型刀是一种专门用于加工T型槽的成形铣刀，广泛应用于模具、夹具及机械结构件的制造中。其结构通常由切削头部和圆柱形刀杆组成，而刀杆直径是刀具装夹、匹配刀柄及数控程序设定的关键参数。由于T型刀的切削部分往往宽于刀杆，且部分型号刀杆被护罩或过渡段遮挡，直接测量易产生误差。因此，掌握正确、规范的测量方法至关重要。那么具体如何测量T型刀的刀杆直径呢?下面众业达精工小编就带大家一起来看看吧!

　　测量T型刀的刀杆直径的方法：

　　一、明确测量对象

　　首先需清楚：T型刀的刀杆直径指的是用于装夹在刀柄或弹簧夹头中的圆柱部分的直径，而非切削刃的最大外径。该部位通常位于刀具尾部，表面光滑、无键槽或扁位，长度一般在10mm以上，以确保夹持稳定性。

　　切勿将T型刀顶部宽大的T形切削刃误认为测量部位——这是初学者常见错误。正确的做法是沿刀具轴向观察，找到最靠近尾端、直径恒定且无切削结构的圆柱段，此即为待测刀杆。

　　二、选择合适的测量工具

　　根据精度要求和现场条件，可选用以下工具：

　　数显游标卡尺：适用于常规车间环境，精度通常为±0.01mm。操作简便，适合快速测量。

　　外径千分尺(螺旋测微器)：精度可达±0.001mm，是更推荐的选择，尤其对于高精度加工场合。

　　光学投影仪或工具显微镜：在计量室环境下，可非接触测量，避免划伤刀具，同时能同步检测圆度和同轴度。

　　不建议使用钢直尺或普通卷尺，因其无法保证测量精度，且难以对准直径方向。

　　三、规范测量步骤

　　以千分尺为例，标准操作流程如下：

　　1、清洁刀具与量具：用无纺布蘸酒精擦拭刀杆测量段及千分尺测砧，去除油污、切屑或氧化层，避免杂质导致读数偏大。

　　2、校准量具：使用标准量块或归零功能，确保千分尺在测量前处于准确状态。

　　3、多点测量取平均值：

　　在刀杆有效夹持段内，选取至少两个不同轴向位置;

　　在每个位置，沿相互垂直的方向(0°与90°)各测一次;

　　共获得4个读数，计算其算术平均值作为最终刀杆直径。

　　4、检查圆度偏差：若各测量值差异超过0.01mm，可能表明刀杆存在锥度、弯曲或磨损，需进一步评估是否继续使用。

　　总之，测量T型刀刀杆直径看似简单，实则需严谨对待。通过明确测量部位、选用合适工具、执行多点测量并结合刀具标识验证，才能获得可靠数据，为后续装夹、编程与加工质量提供保障。在精密制造领域，细节决定成败，一把刀具的准确识别，往往是高效稳定生产的第一步。
